Lutowanie laserowe coraz wyraźniej zaznacza swoją pozycję w elektronice przemysłowej jako precyzyjna alternatywa dla tradycyjnych metod łączenia. W wielu zakładach produkcyjnych podstawą automatyzacji nadal pozostaje lutowanie falowe i rozpływowe, jednak obie technologie mają ograniczenia w przypadku bardziej złożonych detali, wrażliwych komponentów i miejsc o utrudnionym dostępie. Tam, gdzie klasyczne procesy nie zapewniają wystarczającej selektywności, nadal często stosuje się lutowanie ręczne, które jest wolniejsze i w większym stopniu zależy od operatora.
Pośrednim etapem rozwoju automatyzacji były kartezjańskie roboty lutownicze wykorzystujące klasyczny grot. Rozwiązania tego typu łączą powtarzalność procesu z relatywnie prostą obsługą i kompaktową konstrukcją. Technologia lutowania laserowego rozwija tę koncepcję dalej. Zamiast grotu wykorzystuje precyzyjnie sterowaną wiązkę lasera, która dostarcza energię dokładnie do wybranego punktu lutowniczego. Dzięki temu system lutowania laserowego pozwala rozszerzyć zakres aplikacji, w których wymagana jest wysoka dokładność i ograniczenie wpływu cieplnego na otoczenie.

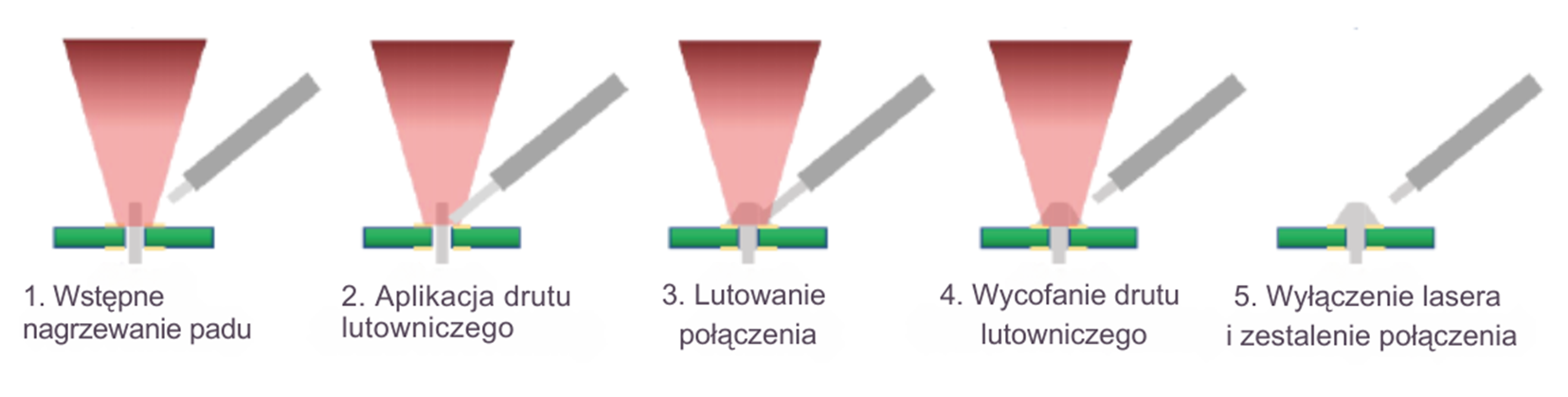

Lutowanie laserowe jest procesem bezdotykowym. Źródłem ciepła nie jest grot ani fala lutownicza, lecz skupiona wiązka lasera, która nagrzewa punkt lutowniczy w sposób lokalny i kontrolowany. Taki sposób pracy ogranicza kontakt narzędzia z elementem, a jednocześnie pozwala precyzyjniej zarządzać energią doprowadzaną do złącza.
Z punktu widzenia procesu oznacza to większą kontrolę nad nagrzewaniem, lepszą powtarzalność oraz możliwość pracy w obszarach, do których klasyczne narzędzia mają utrudniony dostęp. W elektronice przemysłowej ma to szczególne znaczenie przy aplikacjach wymagających stabilnego procesu i ograniczenia ryzyka uszkodzenia sąsiednich komponentów lub maski lutowniczej.
Najważniejsze zalety lutowania laserowego wynikają z wysokiej precyzji oddziaływania cieplnego i bezdotykowego charakteru procesu. W odróżnieniu od klasycznych metod energia dostarczana jest dokładnie tam, gdzie jest potrzebna, bez nadmiernego obciążania cieplnego otoczenia. Do najważniejszych korzyści tej technologii należą:
Dla zakładów produkcyjnych istotne jest również to, że technologia lutowania laserowego może poprawić powtarzalność procesu i ułatwić jego standaryzację. To szczególnie ważne tam, gdzie liczy się jakość połączeń, ograniczenie błędów i stabilność parametrów w dłuższym cyklu produkcyjnym.
System lutowania laserowego nie jest jednorodnym rozwiązaniem. Poszczególne konfiguracje różnią się przede wszystkim sposobem podawania spoiwa, co pozwala lepiej dopasować technologię do rodzaju aplikacji i konstrukcji lutowanego zespołu.
Jednym z podstawowych wariantów są systemy wykorzystujące drut lutowniczy, podawany automatycznie przez zintegrowany podajnik. To rozwiązanie dobrze wpisuje się w aplikacje zbliżone do klasycznego lutowania i może być wykorzystywane między innymi przy wybranych połączeniach przewlekanych.
Drugą grupę stanowią systemy pracujące z pastą lutowniczą, aplikowaną za pomocą precyzyjnej głowicy dozującej. Taka konfiguracja lepiej odpowiada procesom wymagającym delikatniejszego obchodzenia się z komponentami i bardzo dokładnego dawkowania materiału.
W bardziej wymagających aplikacjach stosowane są również zaawansowane techniki, takie jak laser jetting, oparty na precyzyjnym nanoszeniu kropli roztopionego lutowia, oraz laser ring, wykorzystujący wcześniej uformowane pierścienie z drutu lutowniczego. Takie rozwiązania pokazują, że lutowanie laserowe nie jest jedną metodą o stałych parametrach, lecz szeroką grupą technologii możliwych do dopasowania do konkretnego procesu.
Lutowanie laserowe zyskuje przewagę wszędzie tam, gdzie standardowe metody okazują się zbyt mało selektywne lub zbyt obciążające dla lutowanego układu. Dotyczy to zwłaszcza aplikacji wymagających punktowego nagrzewania, dostępu do trudno położonych miejsc oraz dokładniejszej kontroli procesu niż w klasycznym lutowaniu ręcznym czy masowym.

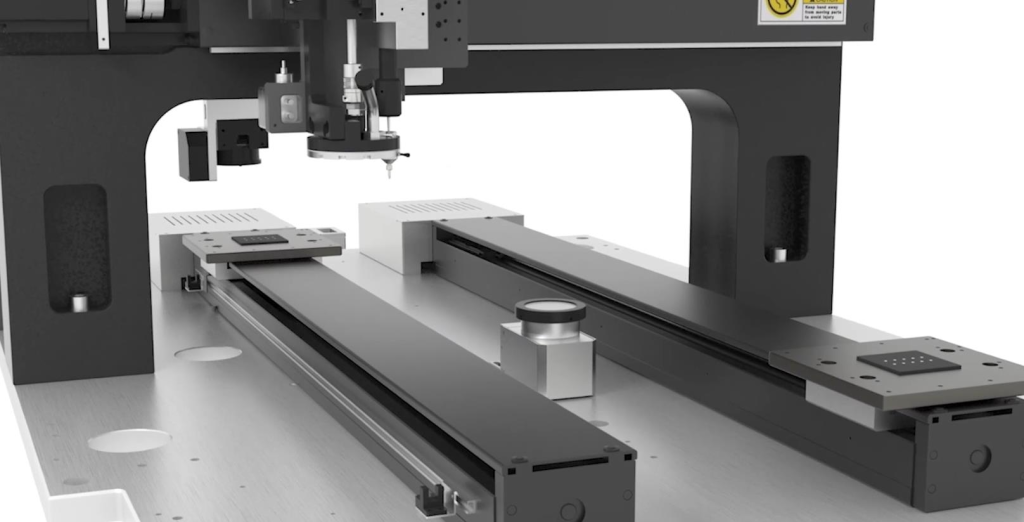

Istotną przewagą tej technologii jest także połączenie precyzji z kompaktową konstrukcją urządzeń. Dzięki temu systemy lutowania laserowego mogą być wdrażane nie tylko w dużych zakładach, ale również tam, gdzie skala produkcji jest mniejsza, a mimo to wymagana jest wysoka jakość i powtarzalność.
Technologia lutowania laserowego przestaje być rozwiązaniem niszowym i coraz częściej staje się realnym kierunkiem rozwoju procesów produkcyjnych w branży elektronicznej. Jej znaczenie rośnie wraz z potrzebą większej selektywności, lepszej kontroli energii oraz ograniczenia wpływu cieplnego na lutowany układ. Dla firm szukających precyzyjnej i nowoczesnej metody łączenia elementów lutowanie laserowe jest dziś rozwiązaniem, które warto rozważyć nie tylko jako uzupełnienie istniejących procesów, ale także jako technologię docelową dla bardziej wymagających aplikacji.
