Wraz z postępującą miniaturyzacją układów elektronicznych oraz rosnącą gęstością montażu komponentów, kontrola jakości w procesie SMT staje się coraz większym wyzwaniem. Elementy są mniejsze, odstępy między nimi maleją, a tolerancje produkcyjne ulegają zaostrzeniu. W takich warunkach tradycyjne metody kontroli wizualnej oraz klasyczne systemy AOI 2D przestają być wystarczające.
Problem nie dotyczy już wyłącznie wykrycia obecności komponentu, ale jego dokładnego osadzenia, ilości spoiwa czy geometrii połączenia lutowanego. Właśnie dlatego coraz większą rolę odgrywa inspekcja optyczna w technologii 3D.

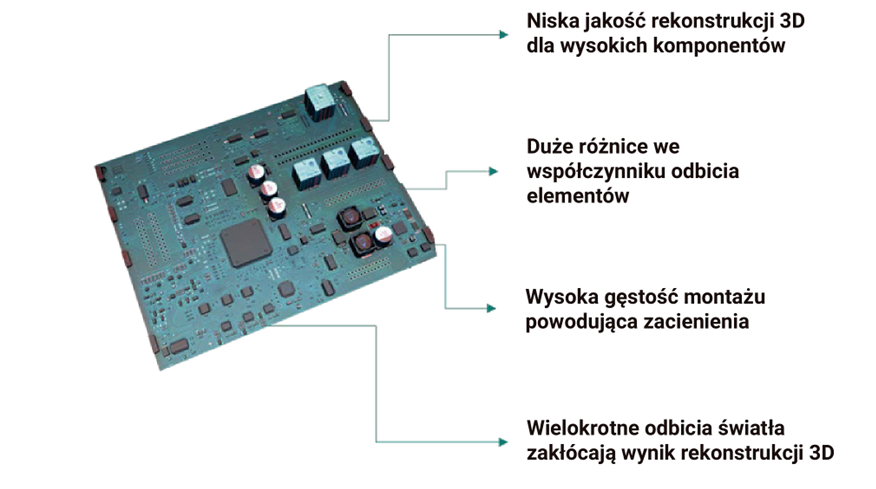

Systemy AOI 2D opierają się na analizie obrazu i kontrastu, co zazwyczaj jest wystarczające dla nieskomplikowanych komponentów. Jednak w przypadku bardziej zaawansowanych układów ich możliwości są ograniczone. Dużym problemem jest wiarygodna ocena wysokości spoiwa oraz wykrywalność subtelnych różnic w geometrii połączeń.

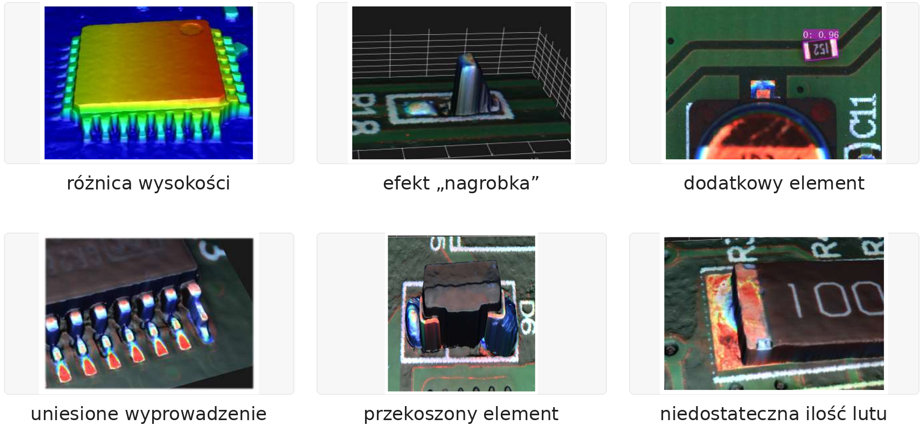

W praktyce oznacza to ryzyko niewykrycia takich defektów jak:

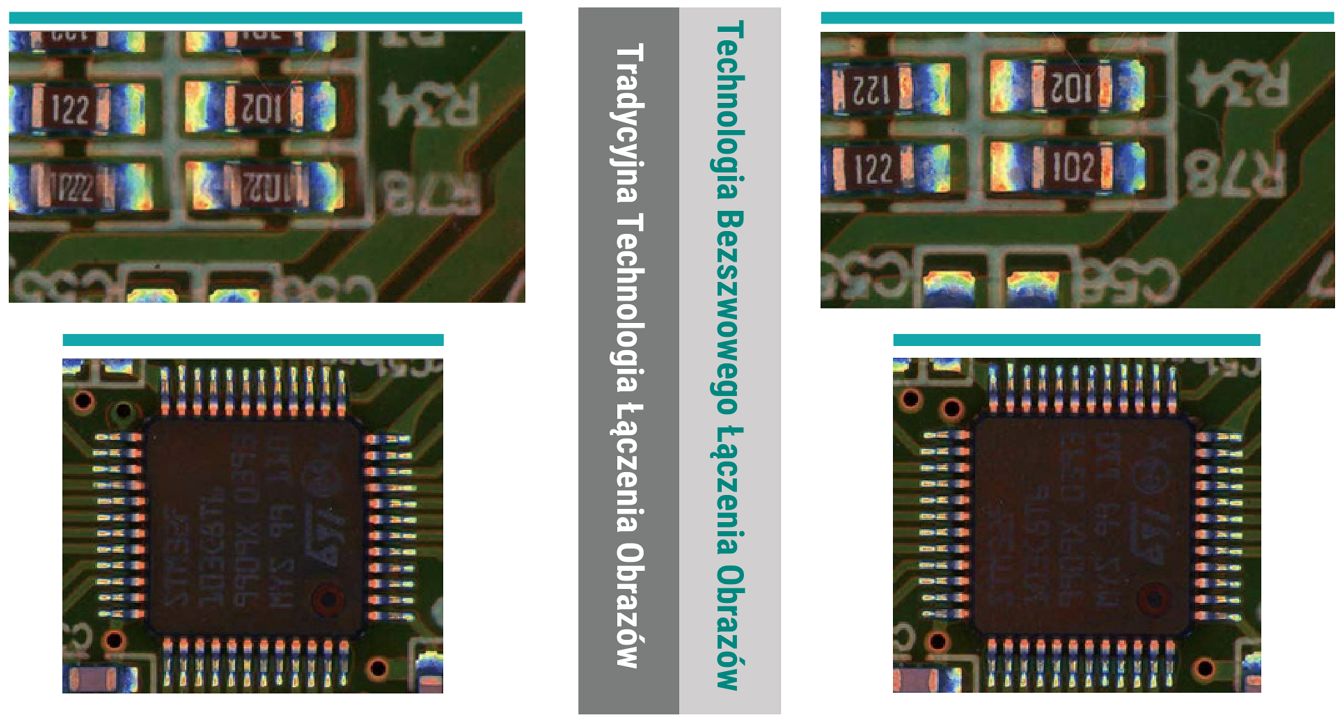

Odpowiedzią na te ograniczenia jest technologia AOI 3D, która pozwala analizować nie tylko prosty obraz, ale również rzeczywistą strukturę badanego obiektu.

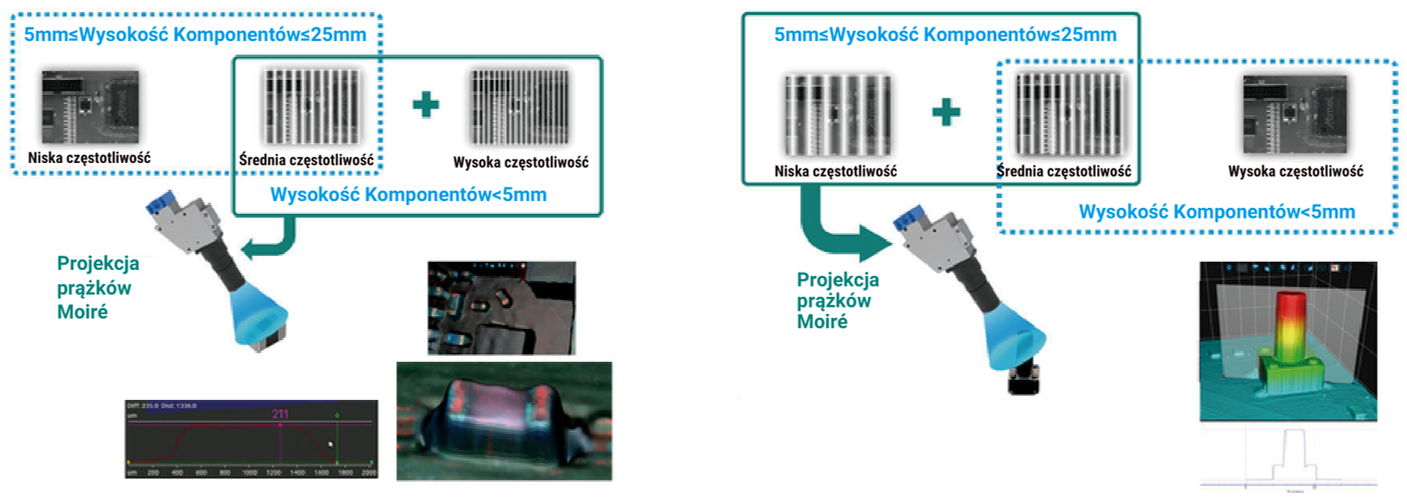

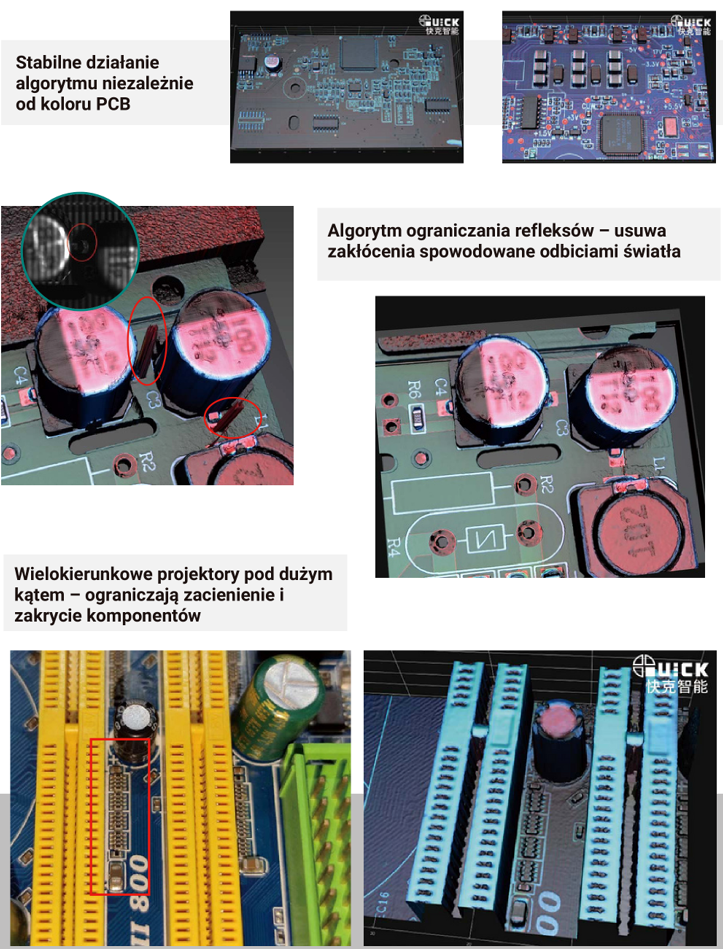

Podstawą działania systemów 3D AOI jest projekcja prążków Moiré na powierzchnię płytki PCB. Ich deformacja, rejestrowana przez kamerę, pozwala na bardzo dokładne odwzorowanie wysokości i kształtu elementów.
Górna kamera rejestruje wzory prążków Moiré o zmiennej częstotliwości i różnych kątach, następnie oblicza różnice fazowe i odtwarza profil wysokości obiektu.
Dzięki temu możliwe jest uzyskanie pomiarów z dokładnością rzędu kilku mikrometrów, co znacząco zwiększa skuteczność detekcji błędów. W przeciwieństwie do systemów 2D, inspekcja 3D nie bazuje wyłącznie na kontraście, ale na rzeczywistych danych przestrzennych.
Takie podejście zmienia sposób oceny procesu, ponieważ inspekcja opiera się nie tylko na obrazie, ale również na danych geometrycznych dotyczących wysokości, kształtu i położenia elementów.

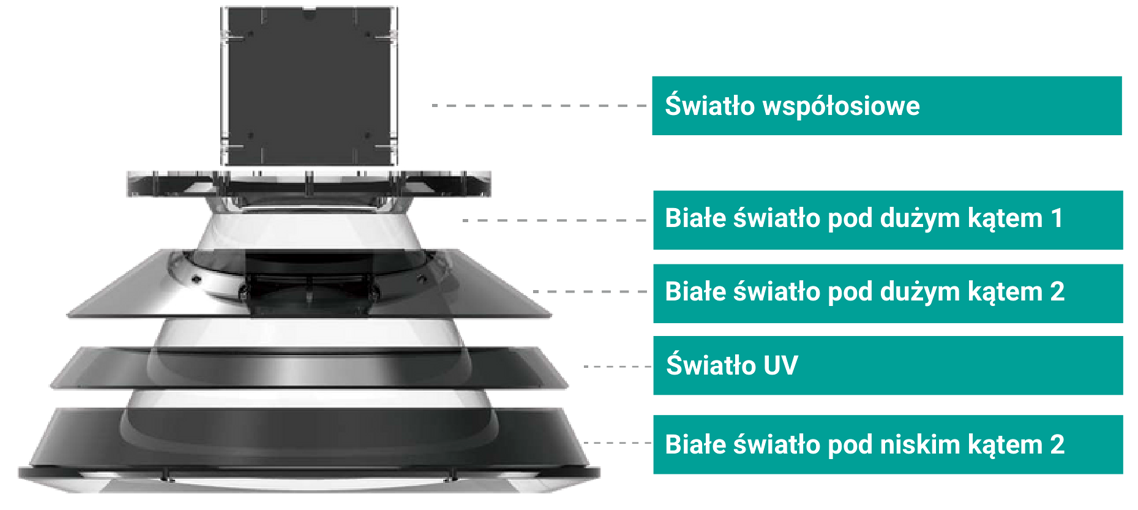

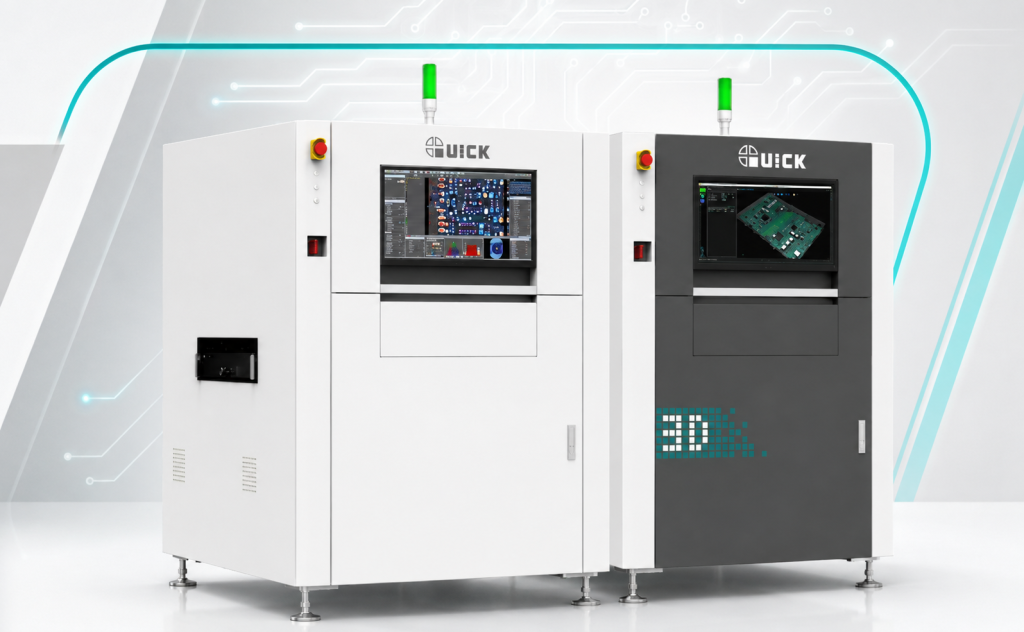

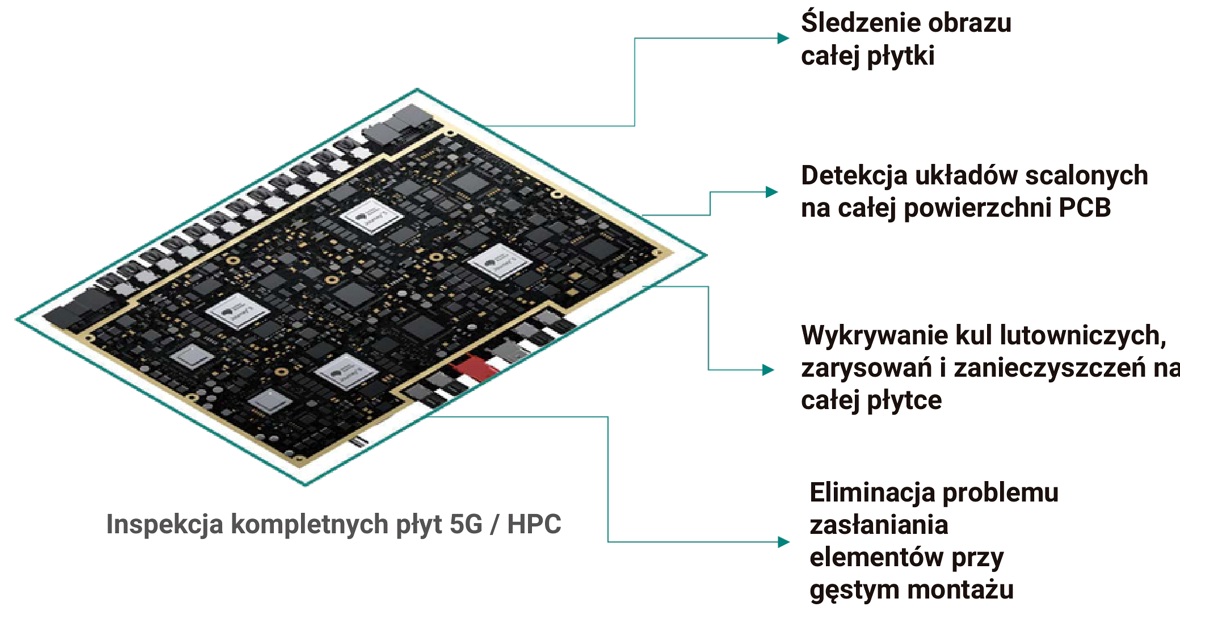

Nowoczesne systemy AOI, takie jak Quick A300T / A300T-D, pokazują, jak bardzo rozwinęła się ta technologia. Urządzenia te wyposażone są w kamerę o rozdzielczości 21 Mpix, wielokanałowe oświetlenie RGBW oraz precyzyjną optykę, co pozwala osiągnąć dokładność pomiaru na poziomie około 7 µm.
Jednocześnie wysoka wydajność inspekcji – około 400 ms na jedno pole widzenia – sprawia, że system bez problemu nadąża za tempem nowoczesnych linii produkcyjnych.
W praktyce oznacza to możliwość prowadzenia pełnej kontroli jakości bez spowalniania procesu produkcji.
Istotnym elementem nowoczesnych systemów AOI jest wykorzystanie algorytmów sztucznej inteligencji. Ich zadaniem nie jest tylko wykrywanie defektów, ale również poprawa stabilności całego procesu inspekcji, co w praktyce przekłada się to na mniej przestojów i mniejszą potrzebę ręcznej weryfikacji wyników.
AI umożliwia:
Nowoczesne systemy inspekcji optycznej to nie tylko kontrola jakości, ale również źródło danych procesowych. Funkcje takie jak analiza SPC czy integracja z linią produkcyjną pozwalają monitorować trendy i szybciej reagować na odchylenia.
Oprogramowanie QUICK tworzy spójny ekosystem wspierający koncepcję inteligentnej fabryki, pozwalający na podniesienie efektywności procesów produkcyjnych i jakości wytwarzania.
Dodatkowe możliwości, takie jak obsługa dużych płytek czy tryb pracy w podwójnej linii, sprawiają, że systemy AOI znajdują zastosowanie nie tylko w elektronice użytkowej, ale również w bardziej wymagających branżach – jak automotive czy elektronika wysokich napięć.
Rosnące wymagania jakościowe oraz tempo miniaturyzacji sprawiają, że inspekcja 3D AOI przestaje być rozwiązaniem opcjonalnym. Staje się standardem, który umożliwia utrzymanie wysokiej powtarzalności produkcji i ograniczenie kosztów błędów.
Systemy takie jak Quick A300T pokazują, że inspekcja optyczna może pełnić znacznie szerszą rolę – od kontroli końcowej, przez wsparcie operatora, aż po aktywne narzędzie optymalizacji procesu.
W nowoczesnej produkcji elektroniki AOI to już nie tylko „kontrola jakości”, ale realny element zarządzania jakością w czasie rzeczywistym.
Katalog prezentuje systemy 2D i 3D AOI marki QUICK przeznaczone do kontroli procesów SMT, lutowania rozpływowego i falowego oraz inspekcji powłok ochronnych. Zawiera przegląd dostępnych modeli, stosowanych technologii
(AI, 3D, HDR, Moiré) oraz parametrów technicznych urządzeń, umożliwiając dobór systemu do konkretnej linii produkcyjnej i wymagań jakościowych.
