Eliminatory ładunku statycznego – kontrola ESD w nowoczesnej produkcji.

Udostępnij:

W nowoczesnej produkcji elektroniki problem wyładowań elektrostatycznych (ESD) staje się coraz większym wyzwaniem. Miniaturyzacja komponentów, rosnąca gęstość upakowania układów oraz coraz większa czułość podzespołów sprawiają, że nawet niewielki ładunek elektrostatyczny może prowadzić do uszkodzenia produktu lub pogorszenia jego parametrów pracy.

W praktyce skutki ESD nie zawsze są widoczne od razu. Oczywiście, część uszkodzeń powoduje natychmiastową awarię komponentu, jednak równie groźne są defekty ukryte, ujawniające się po pewnym czasie, nawet jeśli produkt przeszedł testy działania. Nierzadko do awarii dochodzi po dostarczeniu do klienta na etapie użytkowania urządzenia. Z tego względu eliminacja ładunków jest jednym z podstawowych elementów kontroli procesu produkcyjnego.

Skąd bierze się problem ładunków elektrostatycznych?

Ładunki elektrostatyczne powstają praktycznie wszędzie tam, gdzie dochodzi do tarcia czy ruchu (np. przepływu materiałów lub separacji powierzchni). Dotyczy to zarówno linii SMT, jak i procesów pakowania, transportu PCB, dozowania, znakowania laserowego czy obróbki tworzyw sztucznych.

Nagromadzony ładunek elektrostatyczny może nie tylko uszkadzać komponenty, ale również przyciągać drobne zanieczyszczenia. W efekcie może to pośrednio wpływać na jakość procesu.

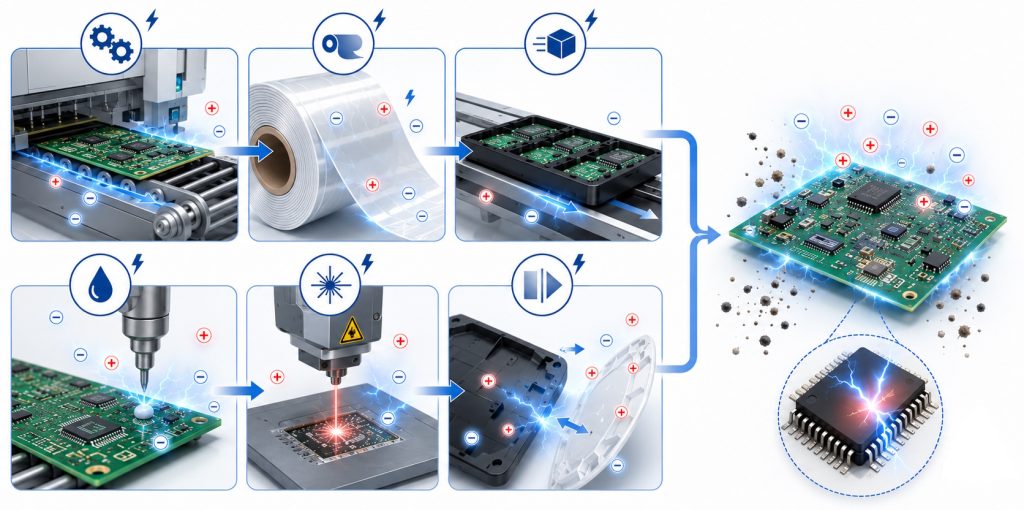

Rys. 1. Źródła ładunków elektrostatycznych w produkcji elektroniki

Jak działają eliminatory ładunku statycznego?

Zadaniem eliminatora ESD jest neutralizacja ładunku elektrostatycznego, który już pojawił się na niezabezpieczonej powierzchni. Główną metodą eliminacji jest generowanie dodatnich i ujemnych jonów. Strumień zjonizowanego powietrza dociera do powierzchni materiału i wyrównuje potencjał elektrostatyczny.

Nowoczesne systemy Quick wykorzystują opisaną wyżej metodę, wspieraną technologią wysokiej częstotliwości oraz stabilizacją balansu jonowego, dzięki czemu możliwe jest szybkie i bezpieczne rozładowanie powierzchni bez ryzyka uszkodzenia wrażliwych elementów. Urządzenia marki Quick zapewniają balans jonowy nawet na poziomie ±10 V, co ma kluczowe znaczenie przy pracy z komponentami o wysokiej czułości ESD.

W praktyce oznacza to:

szybszą neutralizację ładunków
ograniczenie przyciągania pyłu
większą stabilność procesu
mniejsze ryzyko uszkodzeń komponentów

Inteligentne eliminatory ESD w środowisku przemysłu 4.0

Współczesne eliminatory ładunku statycznego coraz częściej pełnią rolę aktywnego elementu systemu produkcyjnego. Dobrym przykładem są rozwiązania Quick TED1 oraz seria QUICK 443, wyposażone w funkcje inteligentnego monitorowania pracy.

Urządzenia oferują między innymi (zależnie od modelu):

automatyczne utrzymywanie balansu jonowego
regulację przepływu powietrza
alarmy odchylenia jonowego
funkcję samoczyszczenia emiterów
komunikację RS485 oraz Wi-Fi
możliwość integracji z systemami nadrzędnymi
Powyższe cechy sprawiają, że omawiane urządzenia stają cię częścią systemu monitorowania jakości procesu.

Rys. 2. Eliminator ładunków statycznych DC TED1

Rys. 3. Eliminator ładunków statycznych DC QUICK 443A

Różne konstrukcje do różnych zastosowań

Produkcja elektroniki wymaga elastyczności, dlatego systemy eliminacji ESD występują w wielu formach. Najbardziej uniwersalne są jonizatory stanowiskowe z wentylatorem. Sprawdzają się przy ręcznym montażu, serwisie elektroniki oraz stanowiskach SMT. Dzięki regulowanemu przepływowi powietrza mogą obsługiwać zarówno pojedyncze stanowiska, jak i większe obszary robocze.

W aplikacjach przemysłowych często stosuje się listwy jonizujące, takie jak Quick 442 lub Quick 448. Rozwiązania tego typu montowane są nad transporterami, liniami produkcyjnymi lub stanowiskami pakowania, gdzie konieczna jest eliminacja ładunków na większej powierzchni.

Rys. 4. Eliminator ładunków statycznych QUICK 442-2K

Rys. 5. Listwa jonizująca QUICK 448

Z kolei pistolety i dysze jonizujące, jak Quick 445F, 446F czy 449, znajdują zastosowanie tam, gdzie potrzebna jest lokalna neutralizacja ładunków oraz jednoczesne usuwanie pyłu z powierzchni komponentów. Takie rozwiązania są szczególnie przydatne przed lakierowaniem, klejeniem lub montażem precyzyjnych elementów.

Eliminacja ESD a czystość procesu

Jednym z najczęściej pomijanych efektów wyładowań elektrostatycznych jest przyciąganie zanieczyszczeń. Kurz osadzający się na PCB, obudowach lub elementach optycznych może prowadzić do problemów jakościowych, szczególnie w produkcji precyzyjnej elektroniki oraz urządzeń optycznych.

Neutralizacja ładunku statycznego ogranicza ten efekt i poprawia czystość procesu bez konieczności zwiększania poziomu filtracji powietrza. Dlatego eliminatory ESD są szeroko stosowane nie tylko w elektronice, ale również w branży półprzewodników, LCD, medycynie, druku, produkcji folii oraz tworzyw sztucznych.

Rys. 6. Neutralizacja ładunku statycznego i ograniczenie zanieczyszczeń w procesach przemysłowych.

ESD jako element nowoczesnej kontroli jakości

Rosnąca czułość komponentów elektronicznych sprawia, że problem wyładowań elektrostatycznych nie może być traktowany wyłącznie jako kwestia bezpieczeństwa stanowiska pracy. Dziś jest to bezpośredni element kontroli jakości i stabilności procesu produkcyjnego.

Nowoczesne eliminatory ładunku statycznego Quick pokazują, że ochrona ESD może być jednocześnie skuteczna, inteligentna i łatwa do integracji z linią produkcyjną. W praktyce oznacza to mniej uszkodzeń, czystszy proces, większą powtarzalność i niższe koszty związane z reklamacjami oraz błędami produkcyjnymi.

CHCESZ WYELIMINOWAĆ ŁADUNKI STATYCZNE, ZANIM ZACZNĄ GENEROWAĆ KOSZTY?

Ładunki elektrostatyczne mogą prowadzić do odrzutów, poprawek i reklamacji. Opisz swoją aplikację, a pomożemy dobrać rozwiązanie, które ograniczy kosztowne problemy w procesie.
